使ったもの
- Raspberry Pi, Model B, revision 2
- Raspbian wheezy, 2013-09-25
- PLANEX GW-USValue-EZ
- PC (Windows 7)
作るもの
(Internet)---(Modem)---(Wi-Fi Router)
z 192.168.111.1
wlan0 z 192.168.111.8
(RPi) ←これ
eth0 | 192.168.0.1
| 192.168.0.2
(PC)
【凡例】
- : ケーブル
| : これもケーブル
z : 電波
RPiはインターネットからwlan0経由で流れてきたWoLのUDPパケットを，eth0にforwardする．RPiさえ常時電源ONにしておけば，PCの電源がOFFでも，インターネットからやってきたWoLパケットマジックパケットがRPi経由でPCまで届く．モデムとかごちゃごちゃしてる部屋の一角から，そこから少し離れたPCまでケーブルをのばさなくて良いのがポイント．
準備 : OSを入れる
ここからRaspbianのイメージを取ってきて，Win32DiskImagerでSDカードに焼いた．
準備 : SSHでRPiに接続する (no display)
手元にHDMIケーブルがなかったので，RPiにディスプレイは繋がず，PCからSSHで接続することにした．
Raspbianは最初からDHCPを使うように設定されているようなので，DHCPサーバーさえあれば楽ちんである．しかし，有線ルーターを持っていないので，仕方なくPCとRPiを直接イーサネットケーブルで繋ぎ，PCにOpen DHCP Serverを入れて対処することにした．
まず，Open DHCP Serverをインストールする．インストール先のディレクトリを開き，OpenDHCPServer.iniを開き編集する．
108行目くらいに[RANGE_SET]という部分があるので，その下にあるDHCPRangeを次のように変更して保存する．
DHCPRange=192.168.0.1-192.168.0.1
次にPCのローカルエリア接続のIPアドレスを192.168.0.2，サブネットマスクを255.255.255.0に設定した．そして，コマンドプロンプトからOpen DHCP Serverのバイナリがあるディレクトリに移動してRunStandAlone.batを起動すると，リアルタイムにログが流れる (実行する前にOpen DHCP Serverのサービス停止しないとだめかも)．この状態でRPiとPCをイーサネットケーブルで繋ぎ，RPiの電源を入れる．しばらくすると，コマンドプロンプトにDHCPDISCOVERなどと表示され，ホストraspberrypiに192.168.0.1を割り振ったというメッセージが表示される (下図)．
ファイアウォールへは例外を登録しないとDHCPDISCOVERを検知できないかも (ファイアウォールを一時的にOFFにするのもあり)．
これで，RPiにIPアドレスが割り当てられたので，Tera TermなどからSSHで接続できる．
SSHで接続し，次回以降DHCPサーバーが不要となるよう
/etc/network/interfaces
を開いて，
iface eth0 inet dhcp
を#でコメントアウトし，代わりに
auto eth0
iface eth0 inet static
address 192.168.0.1
netmask 255.255.255.0
と書いて保存しておく．この時点で，PCで起動しておいたOpen DHCP Serverは終了してよい (PCのIPアドレスを192.168.0.2に固定した設定はそのまま残しておく)．
この後の作業でRPiをインターネットからアクセス可能にするので，鍵認証の設定をしたほうがいい (説明はここには書かない)．
準備 : Wi-Fi APに接続
まず，RPiにWi-Fiのドングルを挿す．すると何故か勝手に再起動されてしまうので，再びRaspbianが起動するのを1分程度待つ．起動したっぽかったら，PCからイーサネット経由でRPiにSSHで接続する．
lsusbをすると，GW-USValue-EZは自動的に認識されていることがわかる．
$ lsusb
Bus 001 Device 002: ID 0424:9512 Standard Microsystems Corp.
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp.
Bus 001 Device 004: ID 2019:ed17 PLANEX GW-USValue-EZ 802.11n Wireless Adapter [Realtek RTL8188CUS]
なので，/etc/wpa_supplicant/wpa_supplicant.confをいじるだけで良かった気がする (記憶が曖昧)．
また，特に他の設定をしなくても，次回起動時に勝手に接続してくれた気がする (しかし，このままだとPCとイーサネットケーブルでつないだまま(再)起動すると，起動後にwlan0が落ちるはず(ドングルのLEDランプが消えてしまう)．ケーブルを挿さず，ドングルだけ挿せばwlan0が生きるはず．)．
今回の接続先はWPA2だったので，/etc/wpa_supplicant/wpa_supplicant.confを以下のようにしたところ，接続できた．
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
ssid="ssid"
psk="passphrase"
scan_ssid=1
proto=RSN
key_mgmt=WPA-PSK
pairwise=CCMP TKIP
group=CCMP TKIP
}
準備 : ifplugdの設定を編集
eth0とwlan0の2つのNICを同時に使おうとすると，ifplugdのせいで，wlan0が使えなくなってしまう (Wi-FiドングルのLEDランプが消える)．なので，以下のように設定を変更する．
初期状態だと/etc/default/ifplugdは以下のようになっていたはず (もしかしたら少し違うかも)．
INTERFACES="all"
HOTPLUG_INTERFACES="all"
ARGS="-q -f -u0 -d10 -w -I"
SUSPEND_ACTION="stop"
このうち，INTERFACESとHOTPLUG_INTERFACESを以下のように変更する．こうすることで，eth0がifplugdの管理下から外れる (のだと思われる)．
INTERFACES=""
HOTPLUG_INTERFACES="wlan0"
これで，次回のRPi起動時は，eth0もwlan0も生きるようになった．
本題 : WoLのパケットをフォワーディングする設定
今回は，iptablesコマンドおよびarpコマンドを使う．
まず，以下のコマンドで，wlan0のUDPのポート9(WoLでよく使われるポート番号である) に来たパケットをPC側に転送するように設定する．
# iptables -t nat -A PREROUTING -d 192.168.111.8 -p udp --dport 9 -j DNAT --to-destination 192.168.0.2
なお，追加したテーブルは以下のように確認できる．
# iptables -t nat -nL
また，誤って登録した場合など，追加した項目を削除したい場合は
# iptables -t nat -D PREROUTING 1
を実行する．最後の1はエントリの番号である．
上記コマンドで登録したルールは，再起動すると消えてしまう．
なので，起動時に自動でルールをロードしてくれる，iptables-persistentをインストールする．
# apt-get install iptables-persistent
インストールの途中で，現在登録されているIPv4のiptablesのルールを保存し，次回以降自動的に読み込むかどうかを問われる．なので，はい(Yes)を選んでおく．IPv6についても同様に聞かれるが，今回は使わなかったので，いいえ(No)を選んだ．
これで，再起動しても上記のiptablesが保持されるようになる．
次に，設定したフォワーディングが動作するよう，ifup時に，/proc/sys/net/ipv4/ip_forwardに1を書き込む様に設定する．以下のスクリプトを/etc/network/if-up.d内に作成する．ここではenable-ipv4-forwardという名前とした．
#!/bin/sh
echo 1 > /proc/sys/net/ipv4/ip_forward
次に，「PCが起動していない時にRPiを再起動した」というシチュエーションを考える．このときarpテーブルを確認すると(arpコマンド)，PCのIPアドレスである192.168.0.2に対するMACアドレスが判明していないことが分かる．今回はeth0のネットワークにブロードキャストせず，192.168.0.2だけにパケットを送ろうとしているので，たぶんarpエントリが必要なのだと思う (予想)．
そのため，こちらもifup時にstaticなarpエントリを追加するように設定する．以下のスクリプトを/etc/network/if-up.d内に作成する．このサイトを参考に，ここでは，add-my-arp-entryというスクリプトを作成した．
#!/bin/sh
arp -i eth0 -s 192.168.0.2 PCのMACアドレス
その後，これらのスクリプトが実行できるようにパーミッションを忘れずに変更しておく．
# chmod +x /etc/network/if-up.d/enable-ipv4-forward
# chmod +x /etc/network/if-up.d/add-my-arp-entry
これで，起動時にIPv4のフォワーディングが有効となり，arpエントリも追加される．
以上で，インターネットからRPi宛に飛ばしたWoLパケットマジックパケットはPC側に転送されるようになった．

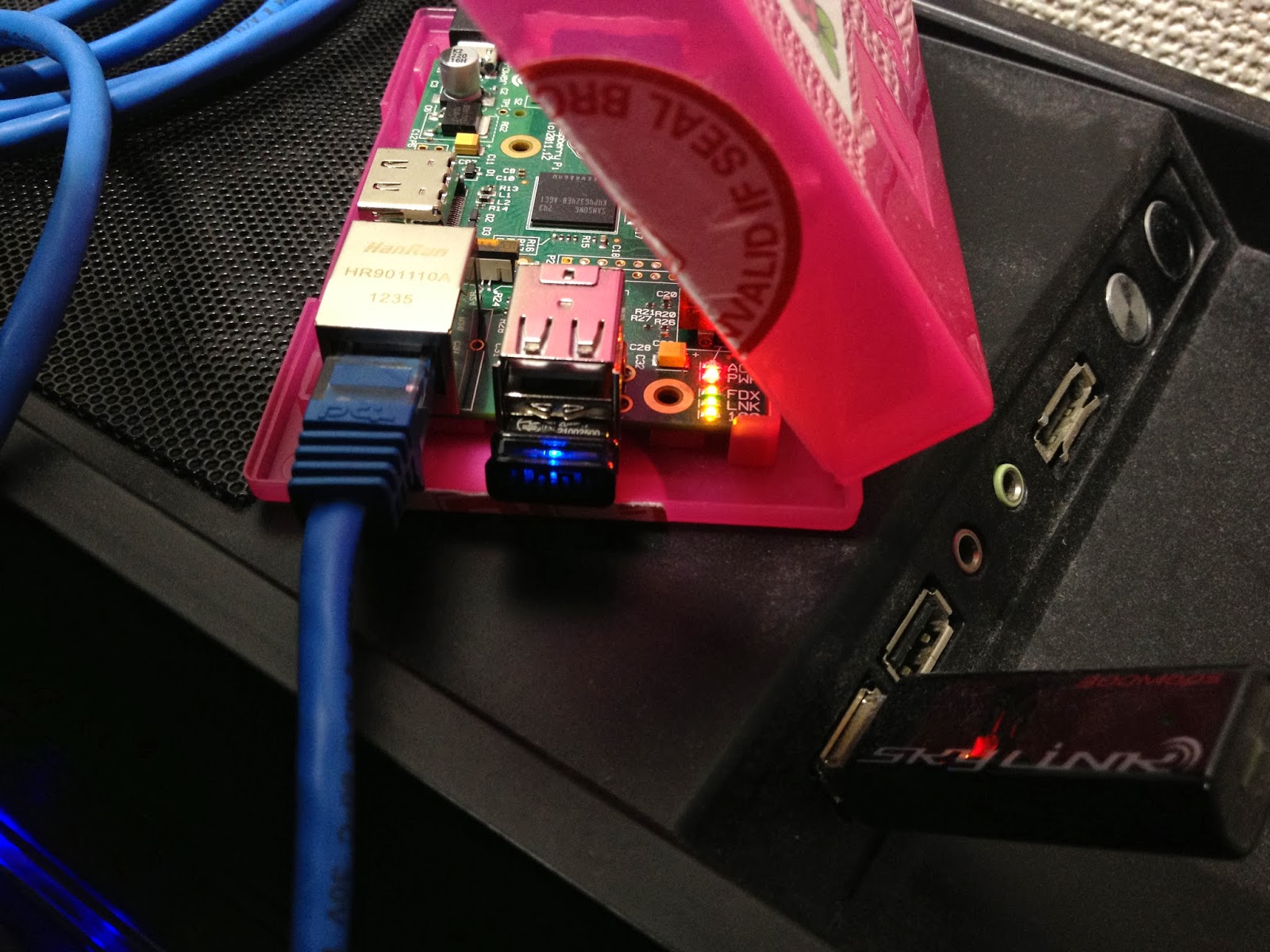

完成！(写真じゃ伝わらないけど)
.JPG)
注意
この記事は作業しながら書いたのではなく，完成後に書いたものなので，手順が抜けていたりするかもしれないです．
それと文章がレポートみたいになった．語尾の「である」とか
まあいいや
感想
久しぶりにブログを書いたら疲れた．それと文章がレポートみたいになった．語尾の「である」とか
まあいいや
